剛結束忙碌的8月份，九月剛剛開始，多米機械又忙碌了起來，6號下午一臺導軌直線專用全自動四軸鉆孔機出貨陜西咸陽。

　　這位客戶是來自陜西的一間某大型精密科技公司，主要生產直線導軌和微型直線導軌的，這些都是需要高精度的設備配合才能制造出來的，經過多方的咨詢和考核，還是比較對我們公司生產的自動鉆孔機感到滿意，經過半年多的再次重復咨詢和現場考察等最終在我們多米工程師的建議下購買了一臺型號為2030DT四主軸鉆孔機。

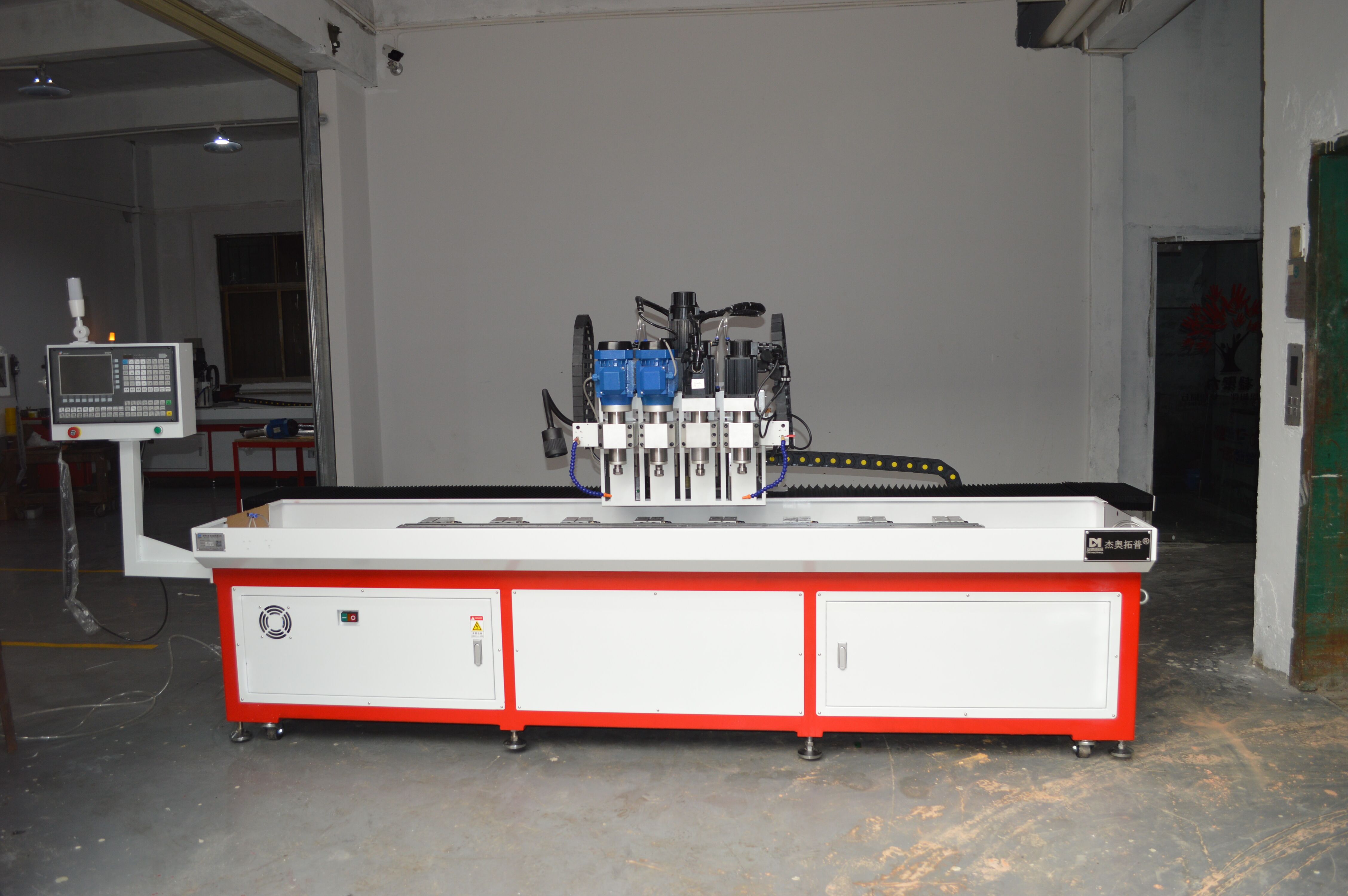

　　該機床是專門定制的四個機頭數控鉆孔機，長4100mm寬1000高1400;加工行程為2000*300*200mm主要應用于軌道交通、直線導軌等行業上，采用全自動數控編程系統，電腦手動均可操作，省時省力。

　　每一臺機床我們?cè)诔鲐浀臅r(shí)候都會附上操作指導書，這次出貨陜西也不例外，以下就是全自動四軸鉆孔機的操作內容:

　　一、簡易操作流程

　　1、開機：按電源綠色按鈕,顯示器出現100后,等待20秒左右自動進入操作界面

　　2、回零：在手輪或手動模式下,按回一→按下圖紅色標準按鈕機床自動回零。(機床回零期間不準按任何按鈕,直至系統上四軸回零燈正常亮起)

　　3、分中：在手輪模式下按“相對位置”進入到相對坐標界面,手輪控制“X或Y軸”移動至基準一端,按“N或Y軸”清零,手輪控制“X或Y軸”移動至工件基準另一端,再按一次或Y軸分中,按“機坐標”，分中完畢。

　　4、對刀:手輪控制z軸至工件表面,按光標選中乙,再按“錄入機床未座標”,對刀完畢。

　　5、讀取程序:在“MD錄入”模式下,插入U(xiǎn)盤,按“程序”一下,進入程序內容界面,按“U盤目錄”,選中要拷貝的程序,按“復制到CN”,輸入4個數字,按“輸入”按“本地目求”,光標選中文件,按“打開”讀取程序完畢。

　　6、執行加工:按“自動”,再“按動”,機床自動運行開始按程序加工。

　　二、四主軸鉆孔機基本鉆孔攻牙程序

　　【G代碼注釋】

　　【G40刀具補償G17XY平面選擇G49刀具長度補償G54選擇坐標系G80固定循環宏定義指令】

　　【G91/G90編程方式G28回零點00快速定位c81鉆孔、點鉆循環C84右旋琢式深孔攻絲循環G43正向刀具長度補償G83深孔鉆循環c90絕對值編程】

　　【M代碼注釋】

　　【M3 主軸正轉、M04、主軸反轉、 M05、 主軸停止、MO8、冷卻開、M09、冷卻關、M63、A軸正轉、M65、 A軸停止、 M29、剛性攻絲、MOO、暫停、準停、M30、程序結束、M99、無限循環、M81、第一個氣缸打下來M81、第一個氣缸打下來M82第二個氣缸打下來M83第三個氣缸打下來M84第四個氣缸打下來M80氣缸收回】、【R圓弧半徑值A(chǔ)Z深度】

　　G40、G17、G49、654、G80、【選擇坐標系】

　　G91、G28、20.0、【Z軸回原點】

　　G08、【開冷卻液】

　　G4 X2、【暫停2秒】

　　G00、G90、X、孔位、Y孔位

　　M81、【第一個氣缸下來】

　　S3000、M63【主軸正轉】

　　Z3、【鉆孔安全高度】

　　G17、【平面選擇】、G81、【鉆孔.點鉆循環】、z-【鉆孔深度】、R3、F500、【進給】

　　X、孔位

　　G80、【固定循環取消】

　　M65、【主軸停止】

　　M80、【第一個氣缸收回】

　　G91、G28、2.0、【Z軸回原點】

　　G55、【坐標系】

　　G00、G90、X孔位、Y孔位

　　M82、【第二個氣缸下來】

　　S3000、M63、【主軸正轉】

　　【鉆孔安全高度】

　　G17、【平面選擇】、G81、【鉆孔.點鉆循環】、Z-【鉆孔深度】、R3、F500、【進給】

　　X

　　X、孔位

　　X

　　G80【固定循環取消】

　　M65【主軸停止】

　　M80【第二個氣缸收回】


　　G91G2820.0【Z軸回原點】

　　G56、【坐標系】

　　G00、690、X、孔位、Y、孔位

　　M83、【第三個氣缸下來】

　　S1500M03【主軸正轉】

　　Z3、【鉆孔安全高度】

　　G17、【平面選擇】、G81、【鉆孔點鉆循環】、Z-【鉆孔深度】R3F250【進給】

　　【孔位】

　　G80【固定循環取消】

　　【主軸停止】

　　【第三個氣缸收回】

　　G91、G28、20.0、【Z軸回原點】

　　G57、【坐標系】

　　G00、G90、X、【孔位】、Y、【孔位】

　　M84、【第四個氣缸下來】

　　S200、M03【主軸正轉】

　　G17、【平面選擇】、G81、【鉆孔.點鉆循環】、Z-【鉆孔深度】、R3、F200、【進給】

　　X、

　　X、【孔位】

　　G80、【固定循環取消】

　　M09、【冷卻液關】

　　M05、【主軸停止】

　　M80、【第四個氣缸收回】

　　G91、G28、Z0.0【Z軸回原點】

　　G28、Y0.0【Y回原點】

　　M30、【程序結束】
