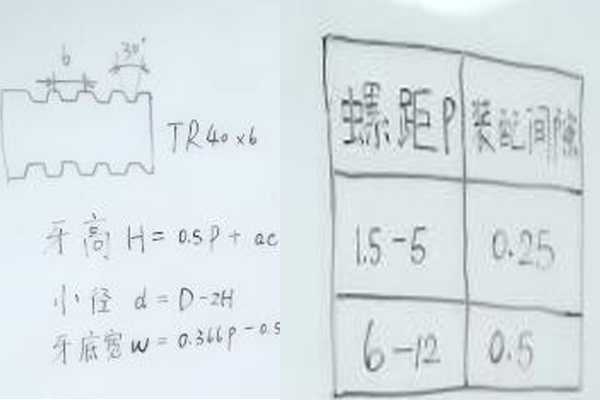

梯形螺紋怎么計算?今天我們一起來看一看，首先TR代表梯形螺紋，40表示大徑，6為6個螺距，角度為30，已經知大徑為40，螺距為6，此時牙高H=0.5p+ac，其中ac表示裝配間隙，接下來我們?cè)賮?lái)看小徑d等于大徑減去兩倍的牙高，最后看一下牙底寬，W=-0.366p-0.536ac，同樣ac表示裝配間隙，那在這里我們可以看到螺距p和裝配之間的關系是當螺距p為1.5-5時，裝配間隙為0.25，當螺距p為6-12時，裝配間隙為0.5。
